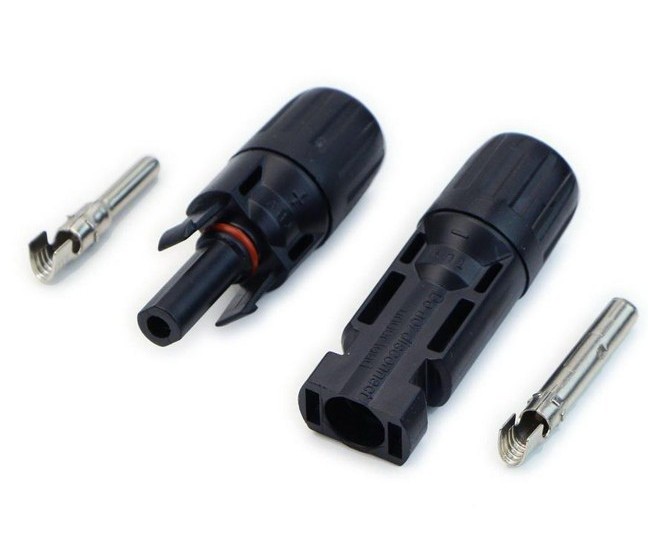

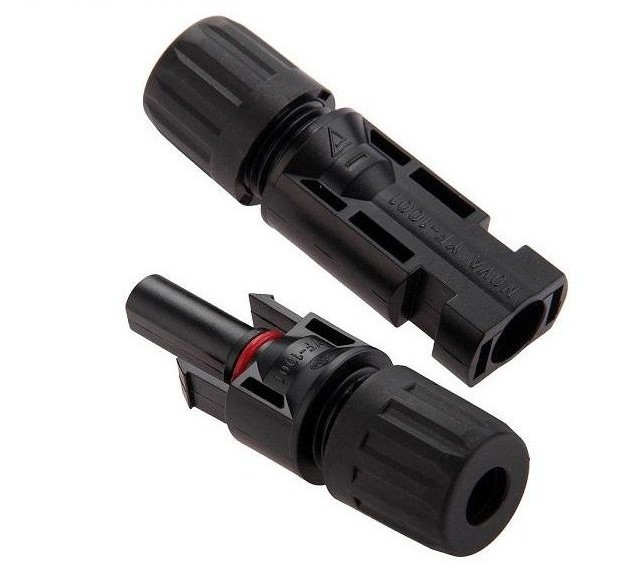

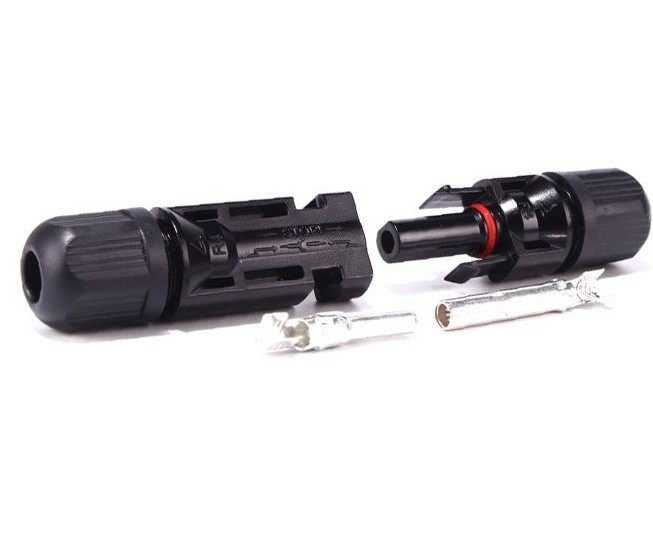

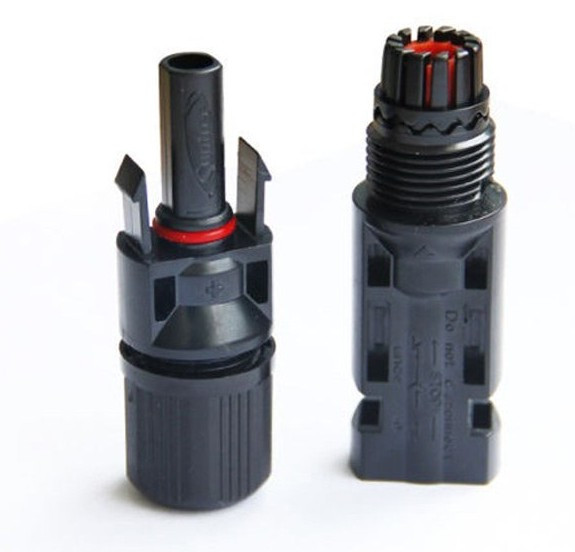

کانکتور خورشیدی MC4 ولتاژ کاری 1000V DC

MC4 CONECTOR
برند:اتصال
295,000
توضیحات

سوکت‌های MC4 یکی از اجزای کلیدی در سامانه‌های خورشیدی به‌حساب می‌آیند؛ چرا که وظیفه‌ی انتقال جریان DC از پنل‌ها به اینورتر یا تابلو DC را بر عهده دارند. کیفیت همین اتصال کوچک می‌تواند روی عملکرد کل نیروگاه تأثیر مستقیم بگذارد.

طراحی و کیفیت ساخت

MC4 استاندارد، از پلی‌کربنات مقاوم در برابر UV ساخته می‌شود و در شرایط سخت محیطی—از گرمای شدید تا سرمای زمستان—پایداری مناسبی دارد. نسخه‌های مرغوب، قفل مکانیکی مطمئنی دارند که هم مانع قطع ناخواسته اتصال می‌شود و هم در برابر لرزش و تکان پایداری خوبی نشان می‌دهد.

در نسخه‌های بی‌کیفیت، معمولاً مشکل در دو بخش دیده می‌شود:

  • لقی اتصال و داغ شدن کانکتور

  • آب‌بندی ضعیف و از بین رفتن IP در طول زمان

بنابراین انتخاب نمونه‌ی استاندارد اهمیت زیادی دارد.

عملکرد الکتریکی

سوکت MC4 با تحمل ولتاژ 1000V DC و جریان اسمی 25 تا 30 آمپر (بسته به مدل) برای اغلب پروژه‌های خانگی و صنعتی مناسب است. افت ولتاژ پایین و مقاومت کم در محل اتصال، باعث انتقال پایدار انرژی و جلوگیری از گرم‌شدن اتصال می‌شود.

در پروژه‌های بزرگ، هماهنگی کامل بین کابل و فیش (سایز 4mm یا 6mm) اهمیت زیادی دارد؛ اتصال غیراستاندارد باعث داغی، آرک الکتریکی و حتی سوختگی فیش می‌شود.

سهولت نصب

با ابزار پرس مناسب، نصب MC4 سریع و تمیز انجام می‌شود. مزیت اصلی طراحی آن این است که:

  • بدون ابزار باز نمی‌شود (ایمنی بیشتر)

  • به‌راحتی آب‌بندی می‌شود

  • در کابل‌کشی‌های طولانی، اتصالات تمیز و منظم فراهم می‌کند

برای تکنسین‌ها، تفاوت MC4 خوب و بد در لحظه‌ی پرس کاملاً مشخص است؛ نسخه‌های ضعیف موقع قفل شدن صدا و گیرایی درستی ندارند.

جمع‌بندی

MC4 یک قطعه کوچک است اما نقش بسیار مهمی در سیستم خورشیدی دارد.
اگر از نسخه‌ی باکیفیت و استاندارد 1000 ولت استفاده شود:

  • اتصال پایدار

  • عمر طولانی

  • ایمنی بالا

  • و کاهش خرابی در تابلو DC
    را تضمین می‌کند.

اما نمونه‌های ارزان‌قیمت و غیراستاندارد، در بلندمدت خطرات جدی مثل گرم‌شدن اتصالات، قطعی خط، یا خرابی پنل‌ها را ایجاد  می‌کنند.
